Деформационный шов ДШ-АЛ-У

Описание ДШ-АЛ-У

Конструктивно деформационный шов состоит из алюминиевых направляющих. В качестве компенсатора также служат алюминиевые направляющие. Конструкция шва препятствует попаданию внутрь шва грязи и обеспечивает устойчивость к износу при тяжелых эксплуатационных условиях. Швы не требуют проведения профилактических работ и устойчивы к старению. Т.к. в конструкции шва все детали выполнены из алюминия, данный шов имеет группу горючести НГ и может применяться в любых помещениях и местах массового скопления людей.

Применение

Устройство деформационных швов при строительстве административных, офисных и торговых центров, складов, грузовых платформ, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 150 кН. Данная конструкция шва идеальна для помещений, где предполагаются высокие нагрузки от техники и транспорта, а также требования по пожарной безопасности к использованию негорючих строительных материалов.

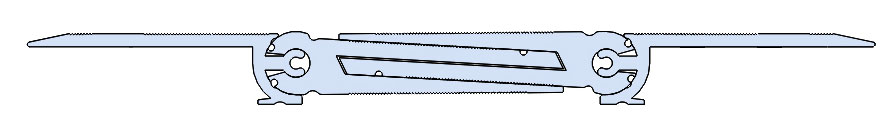

Конструкция накладного деформационного шва ДШ-АЛ-У и монтажная схема.

dsh-al-u-2

Конструкция закладного деформационного шва ДШ-АЛ-У и монтажная схема.

Размеры и технические характеристики шва

Тип шва	Схема шва	Перемещения, мм			Нагрузка
Тип шва	Схема шва	Сжатие	Растяжение	Сдвиг вертикально	Нагрузка
ДШ-АЛ-У - 80/0 Шов –80-100мм		25	25	5-7	До 150 кН
ДШ-АЛ-У - 60/40 Шов –60-80мм		17	17	5-7	До 150 кН
ДШ-АЛ-У - 60/60 Шов –60-80мм		17	17	5-7	До 150 кН

Инструкция по сборке накладного деформационного шва ДШ-АЛ-У:

Для сборки конструкции необходимо:

Обеспылить и обезжирить поверхность бетона вокруг шва.
С двух сторон от шва, на финишное покрытие пола (плитка/керамогранит/мрамор/топинг) приклеиваем двухсторонний ленточный герметик типа Герлен, под планки-держатели, для защиты от протекания воды под конструкцией шва.
В планку-ножку вставляем компенсатор, состоящий из 2 алюминиевых направляющих согласно рисунку и крепим планку-ножку механически к поверхности пола.
С торца вставляем вторую планку-ножку в планку компенсатора и также механически крепим к полу.

Инструкция по сборке закладного деформационного шва ДШ-АЛ-У:

Для сборки конструкции необходимо:

Обеспылить и обезжирить поверхность бетона вокруг шва.
Механически крепим дюбелями по бетону планку-ножку выбранной высоты к бетонной поверхности.
В планку-ножку вставляем компенсатор, состоящий из 2 алюминиевых направляющих согласно рисунку.
С торца вставляем вторую планку-ножку в планку компенсатора и также механически крепим к полу.
Далее заливаем бетонное основание, учитывая высоту финишного покрытия пола, чтобы в итоге поверхность профиля вышла в одну плоскость с поверхностью пола. Обустраиваем финишное покрытие пола, оставив зазор между алюминиевым профилем и финишным покрытием пола для герметика. В самом конце заливаем герметик в зазор 2-3мм и даем ему высохнуть перед эксплуатацией профиля. Герметик нужен для защиты краев покрытия пола от сколов при сопряжении с деформационным профилем.

Прайс

Алюминиевые усиленные профили ДШ-АЛ-У под высокие нагрузки до 150 кН для широких швов, ТМ ГидроКонтур®

Усиленная конструкция профиля
Негорючий
Для высоких нагрузок до 150 кН
Работает во всех направлениях

ДШ-АЛ-У ( алюминиевый для сооружений с нагрузкой до 150 кН)	Схема шва	Цена за пог.м, руб.
ДШ-АЛ-У - 90/0 Шов –80-100мм		по запросу
ДШ-АЛ-У - 140/0 Шов –110-140мм		по запросу
ДШ-АЛ-У - 60/50 Шов –50-70мм		по запросу
ДШ-АЛ-У - 60/80 Шов –50-70мм		по запросу
ДШ-АЛ-У - 100/50 Шов –80-100мм		по запросу
ДШ-АЛ-У - 100/80 Шов –80-100мм		по запросу

ДШ-АЛ-У ( алюминиевый для сооружений с нагрузкой до 150 кН)	Схема шва	Цена за пог.м, руб.
ДШ-АЛ-У - 90/0 угловой Шов –80-100мм		по запросу
ДШ-АЛ-У - 140/0 угловой Шов –110-140мм		по запросу
ДШ-АЛ-У - 60/50 угловой Шов –50-70мм		по запросу
ДШ-АЛ-У - 60/80 угловой Шов –50-70мм		по запросу
ДШ-АЛ-У - 100/50 угловой Шов –80-100мм		по запросу
ДШ-АЛ-У - 100/80 угловой Шов –80-100мм		по запросу
