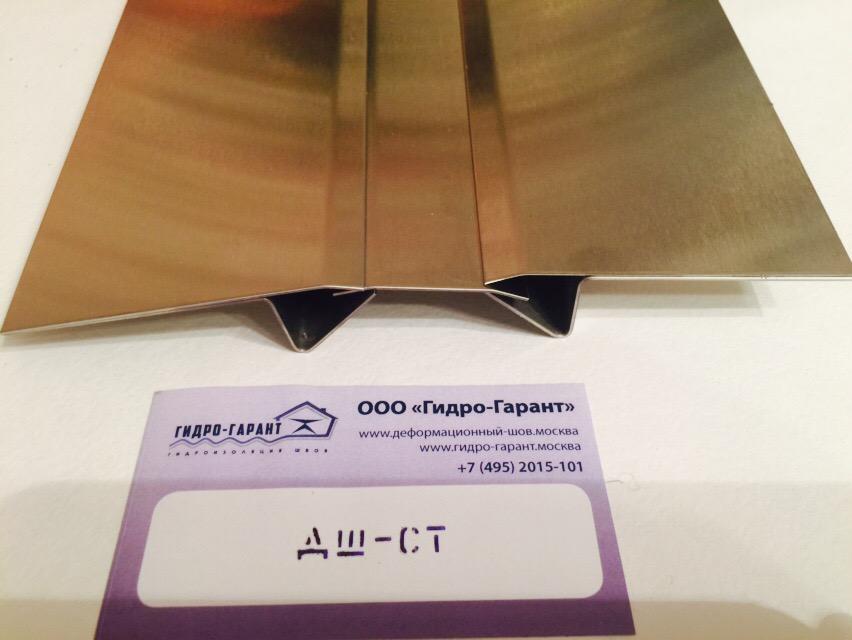

Деформационный шов ДШ-СТ (нержавеющая сталь)

Описание ДШ-СТ

Конструктивно деформационный шов состоит из стальных направляющих. В качестве компенсатора также служат направляющие из нержавеющей стали. Конструкция шва препятствует попаданию внутрь шва грязи и обеспечивает устойчивость к износу при тяжелых эксплуатационных условиях. Швы не требуют проведения профилактических работ и устойчивы к старению. Т.к. в конструкции шва все детали выполнены из нержавеющей стали, данный шов имеет группу горючести НГ и может применяться в любых помещениях и местах массового скопления людей.

Применение

Устройство деформационных швов при строительстве административных, офисных и торговых центров, складов, грузовых платформ, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 50 кН. Данная конструкция шва идеальна для помещений, где предполагаются высокие требования к качеству и долговечности профиля, а также требования по пожарной безопасности к использованию негорючих строительных материалов. Ведь данный профиль полностью изготовлен из высококачественной нержавеющей стали.

Конструкция накладного деформационного шва из нержавеющей стали ДШ-СТ и монтажная схема

dsh-st-2

Конструкция закладного деформационного шва из нержавеющей стали ДШ-СТ и монтажная схема

Размеры и технические характеристики шва

Тип шва	Схема шва	Перемещения, мм			Нагрузка
Тип шва	Схема шва	Сжатие	Растяжение	Сдвиг вертикально	Нагрузка
ДШ-СТ - 50/0 Шов –30-50мм		15	15	5-7	До 50 кН
ДШ-СТ - 50/50 Шов –30-50мм		13	13	5-7	До 50 кН

Инструкция по сборке накладного деформационного шва ДШ-СТ:

Для сборки конструкции необходимо:

Обеспылить и обезжирить поверхность бетона вокруг шва.
С двух сторон от шва, на финишное покрытие пола (плитка/керамогранит/мрамор/топинг) приклеиваем двухсторонний ленточный герметик типа Герлен, под планки-держатели, для защиты от протекания воды под конструкцией шва.
В планку-ножку вставляем компенсатор, состоящий из стальной направляющей согласно рисунку и крепим планку-ножку механически к поверхности пола.
С торца вставляем вторую планку-ножку в планку компенсатора и также механически крепим к полу.

Инструкция по сборке закладного деформационного шва ДШ-СТ:

Для сборки конструкции необходимо:

Обеспылить и обезжирить поверхность бетона вокруг шва.
Механически крепим дюбелями по бетону планку-ножку выбранной высоты к бетонной поверхности.
В планку-ножку вставляем стальной компенсатор
С торца вставляем вторую планку-ножку в планку компенсатора и также механически крепим к полу.
Далее заливаем бетонное основание, учитывая высоту финишного покрытия пола, чтобы в итоге поверхность профиля вышла в одну плоскость с поверхностью пола. Обустраиваем финишное покрытие пола, оставив зазор между стальным профилем и финишным покрытием пола для герметика. В самом конце заливаем герметик в зазор 2-3мм и даем ему высохнуть перед эксплуатацией профиля. Герметик нужен для защиты краев покрытия пола от сколов при сопряжении со стальным деформационным профилем.

Фотогалерея

Видео

Прайс

Профили из нержавеющей стали, ТМ ГидроКонтур®

ДШ-СТ (накладной)	Вид профиля	Схема профиля	Цена за пог.м, руб.
ДШ-СТ- 50/8 накладной (H=8мм)			по запросу
ДШ-СТ- 50/10 накладной (H=10мм)			по запросу
ДШ-СТ- 50/12 накладной (H=12мм)			по запросу
ДШ-СТ (закладной)	Вид профиля	Схема профиля	Цена за пог.м, руб.
ДШ-СТ- 40/8 закладной (H=8мм)			по запросу
ДШ-СТ- 40/10 закладной (H=10мм)			по запросу
ДШ-СТ- 40/12 закладной (H=12мм)			по запросу
ДШ-СТ- 40/15 закладной (H=15мм)			по запросу
