Деформационный шов ДШ-ПС
Деформационный шов ДШ-Сейсмо для обустройства деформационных швов в районах с повышенной сейсмической активностью.
|
Описание ДШ-ПС ( для обустройства деформационных швов в сейсмозонах)
|
Деформационный шов ДШ-ПС состоит из алюминиевых направляющих и компенсаторов из ПВХ или ТЭПа. Конструкция шва препятствует попаданию внутрь шва грязи, обеспечивает водонепроницаемость и устойчивость к износу при тяжелых эксплуатационных нагрузках. Швы не требуют проведения профилактических работ и устойчивы к старению. При повреждении компенсаторы могут быть легко заменены. |
|
Применение |
Устройство деформационных швов в районах с повышенной сейсмической активностью для промышленных зданий, торговых центров. Для швов от 100 мм до 150 мм. |

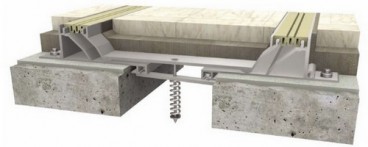

Конструкция деформационного шва ДШ-ПС (Для пола - сейсмический).
|
|
Деформационный шов ДШ-ПС состоит из алюминиевых направляющих и компенсаторов, выполненных из ПВХ или ТЭПа, монтируется механически при помощи дюбелей по бетону. Алюминиевые планки крепятся механически. Данный шов производится на ширину шва от 100 мм до 150 мм. Применяется для обустройства деформационных швов в полах, в зонах с повышенной сейсмической активностью. Нагрузка – пешеходы. |
|
Монтажная схема
ДШ-ПС.
|
ДШ-ПС Н=20мм S=100-150мм |
|
ДШ-ПС Н=45мм S=100-150мм |
Возможные перемещения ДШ-ПС
|
Тип шва |
Размеры,мм |
Перемещения, мм |
||||
|
S |
L |
Сжатие |
Растяжение |
Сдвиг вертикально |
нагрузка |
|
|
ДШ-ПС- 100/20
|
100 |
272 |
50 |
50 |
10 |
Пешеход |
|
ДШ-ПС-100/45 |
100 |
272 |
50 |
50 |
10 |
Пешеход |
|
ДШ-ПС-150/20
|
150 |
322 |
70 |
70 |
15 |
Пешеход
|
|
ДШ-ПС-150/45 |
150 |
322 |
70 |
70 |
15 |
Пешеход |
Документация.
1. ТУ 5775-001-68186246-2011 «Изделия из эластомерных материалов ГидроКонтур»
2. Сертификат соответствия ГОСТ Р №РОСС RU.АГ39.Н00007
3. Экспертное заключение о соответствии продукции единым санитарно-эпидемиологическим и гигиеническим требованиям №86/13 от 28.10.2011
4. Сертификат соответствия №НСОПБ.RU ПР019/2.Н.00234 требованиям НПБ 244-97 Пожарной безопасности
5. Сертификат соответствия системе менеджмента качества ГОСТ ISO 9001-2011, разрешение на применение знака соответствия системы сертификации «СДС-СМ»
Хранение.
Изделия следует хранить в закрытых помещениях при температуре до 30 °С, без воздействия деформирующих нагрузок, прямых солнечных лучей, защищенными от попадания на них нефтепродуктов и органических растворителей. Алюминиевый профиль – 3 пог.м.
Фотогалерея
+
Видео
Прайс
Специальные профили для обустройства деформационных швов в сейсмоактивных зонах, ТМ ГидроКонтур®
| ДШ-ПС (ДШ-П-Сейсмо) Нагрузка до 20кН |
Вид профиля | Цена за пог.м, руб. |
| Шов 50-110мм | ||
| 1) Компенсаторы 13мм Н (высота ноги) – 30мм ДШ-П-Сейсмо-13/30 |
 |
по запросу |
| 2) Компенсаторы 33мм Н (высота ноги) – 45мм ДШ-П-Сейсмо-33/45 |
по запросу | |
| ДШ-ПУ-Сейсмо (усиленный) Нагрузка до 20кН |
Вид профиля | Цена за пог.м, руб. |
| Шов 100-300мм | ||
| 3) Компенсаторы 13мм Н (высота ноги) – 30мм ДШ-ПУ-Сейсмо-13/30 |
 |
по запросу |
| 4) Компенсаторы 33мм Н (высота ноги) – 45мм ДШ-ПУ-Сейсмо-33/45 |
по запросу | |
