Деформационный шов ДШ-НО

Описание ДШ-НО

Конструктивно деформационный шов ДШ-НО состоит из 3-метровых алюминиевых направляющих со скользящим соединением. Алюминий ГОСТ 4784 изготавливается в соответствии с ГОСТ 8617. Изделие производится по ТУ 5775-001-18023964-2013.  Конструкция шва препятствует попаданию внутрь шва грязи, обеспечивает устойчивость к износу при тяжелых эксплуатационных нагрузках. Шов стойкий к маслам, бензину, битуму и другим агрессивным средам. Устойчив к старению. Группа горючести – НГ.
Применение

Устройство деформационных швов при строительстве административных, офисных и торговых центров, складов, грузовых платформ, подземных и наземных паркингов, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 250 кН, высокими показателями деформационных горизонтальных смещений плит (на ширину планки, в зависимости от ширины шва) и высокими показателями вертикальных перемещений (до 30 мм). Для обеспечения водонепроницаемости шва, совместно с конструкцией шва ДШ-НО необходимо применять гидроизоляционные материалы: гидрошпонки ГидроКонтур типа РЕМ с мастикой или ленточным герметиком типа Герлен, либо петля из наплавляемого/приклеиваемого на мастику рулонного гидроизоляционного материала (типа техноэласт), либо специальные гидроизоляционные ленты для деформационных швов (система Монофлекс) и гернитового шнура ГОСТ 19177-81 в качестве компенсатора

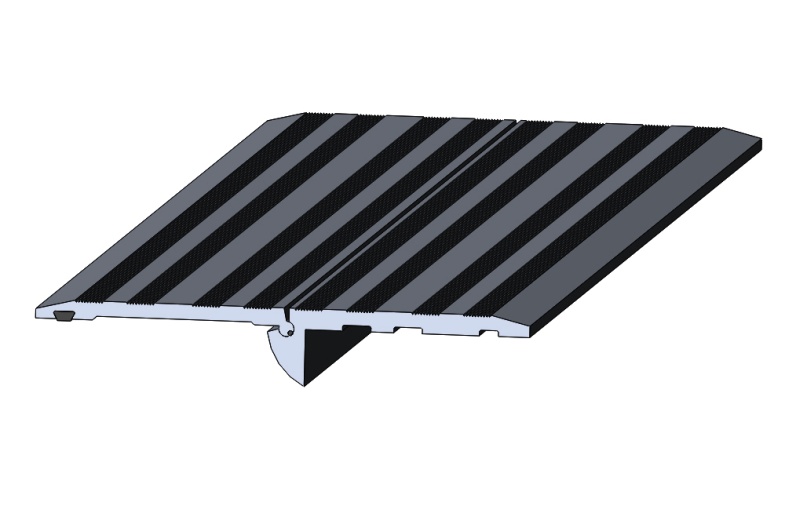

Общий вид деформационного шва ДШ-НО


Деформационный шов ДШ-НО



Монтажные схемы деформационного шва ДШ-НО



Деформационный шов ДШ-НО
Деформационный шов ДШ-НО



Тип шва

Размеры, мм

Наргузка, кН

А

В

ДШ-НО 100

270

30-100

до 250

ДШ-НО 160

330

50-160

до 250

Деформационный шов ДШ-НО

Возможные перемещения

Тип шва Перемещения, мм
Сжатие Растяжение Сдвиг вертикально Сдвиг горизонтально
ДШ-НО 100 40 40 до 30 Почти на всю длину планки
ДШ-НО 160 65 65 до 30 Почти на всю длину планки

Инструкция по сборке конструкции деформационного шва ДШ-НО:

Для сборки конструкции необходимо иметь крепеж (подбирается монтажниками в зависимости от типа и прочности покрытия) из расчета крепления с шагом 250 мм-350 мм, т.е на 1 пог.м деформационного шва требуется около 6-8 штук крепежа. Рекомендуется использовать в качестве крепежа металлический анкер HILTI для высоких нагрузок HSL-3 М8/20 либо анкер распорный рамный. Для монтажа потребуются сверла по металлу и бетону Ø10мм и зенкерное сверло  12,5мм (для зенкерования отверстия под утапливаемый анкер).

Поверхность пола вокруг шва обеспылить и обезжирить. dshno5

Для исключения протекания воды и жидкостей под закрепляемой планкой  конструкции деформационного шва  приклеить двусторонний  ленточный герметик типа «Герлен» или другой марки толщиной 1-2 мм

 dshno6
Первой устанавливается узкая планка шва ДШ-НО.  Крепится при помощи крепежа. Крепеж устанавливается на расстоянии от 3,5 см  от края  профиля с шагом 25-35см. dshno7
Подвижная планка деформационного шва ДШ-НО  с торца вставляется в закрепленную планку, предварительно проверив наличие уплотнительных резинок в пазах. Данная планка остается незакрепленной механически и имеет возможность перемещаться в вертикальном направлении вверх-вниз. Также за счет того, что планка не фиксируется механически, плиты имеют возможность перемещаться в горизонтальном направлении относительно друг друга. Данная конструкция профиля нашла очень широкое применение за счет своей эстетичности, простоты и работы на смещение по всех плоскостях. dshno8

При необходимости обеспечения гидроизоляции деформационного шва можно дополнительно запросить узлы обустройства деформационного шва с применением



Документация.

  • ТУ 5775-001-68186246-2011 «Изделия из эластомерных материалов ГидроКонтур»
  • Сертификат соответствия ГОСТ Р №РОСС RU.АГ39.Н00007
  • Экспертное заключение о соответствии продукции единым санитарно-эпидемиологическим и гигиеническим требованиям №86/13 от 28.10.2011
  • Сертификат соответствия №НСОПБ.RU ПР019/2.Н.00234 требованиям НПБ 244-97 Пожарной безопасности
  • Сертификат соответствия системе менеджмента качества ГОСТ ISO 9001-2011, разрешение на применение знака соответствия системы сертификации «СДС-СМ»



Хранение.

Изделия следует хранить в закрытых помещениях при температуре до 30 °С, без воздействия деформирующих нагрузок, прямых солнечных лучей, защищенными от попадания на них нефтепродуктов и органических растворителей. Алюминиевый профиль – 3 пог.м.

Фотогалерея

+

Видео

Прайс

Накладные алюминиевые профили ДШ-НО под высокие нагрузки до 250 кН для широких швов, ТМ ГидроКонтур®

  • Предназначен для широких швов, больших горизонтальных смещений
  • Предназначен для высоких показателей вертикальных смещений
ДШ-НО ( усиленный алюминиевый шов) Схема шва Цена за пог.м, руб.
ДШ-НО - 100
Шов –30-100мм		 по запросу
ДШ-НО - 160
Шов –50-160мм		 по запросу
